Гільйотинні затвори, що встановлюються на лініях трубопроводів
модель KLSARF – seсерія PN 0.5
Затвори типу гільйотин використовуються в обох напрямках потоку, на лініях трубопроводів і кріпляться на фланцевих з’єднаннях.
Затвор приводиться в дію за допомогою гвинта.
| Модель | Діаметр, мм | А, мм | В, мм | З, мм | D, мм |
| 100 KLSARF | 110 | 270 | 445 | 135 | 365 |
| 125 KLSARF | 125 | 285 | 475 | 142 | 395 |
| 150 KLSARF | 160 | 320 | 545 | 160 | 465 |
| 200 KLSARF | 200 | 360 | 625 | 180 | 545 |
| 250 KLSARF | 250 | 410 | 725 | 205 | 645 |
| 300 KLSARF | 315 | 475 | 855 | 237 | 775 |
| 400 KLSARF | 400 | 560 | 1025 | 280 | 945 |
| 500 KLSARF | 500 | 660 | 1225 | 330 | 1145 |
Технічні характеристики:
– рама, гільйотина, задня панель та система кріплень виготовлені з нержавіючої сталі AISI316L;
– гумові прокладки з каучуку;
– приводиться в дію за допомогою стрижневого гвинта, з нержавіючої сталі AISI 316L з V-подібним різьбленням, встановлюється під кутом 6 мм;
– Закривається за годинниковою стрілкою.

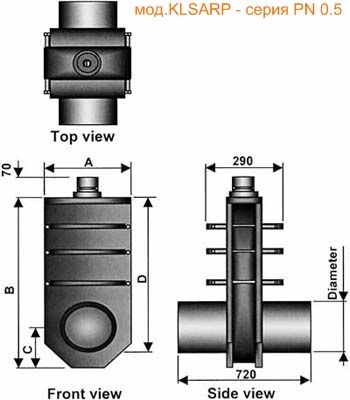

модель KLSARP – серія PN 0.5
Затвори типу гільйотин використовуються в обох напрямках потоку на лініях трубопроводів і кріпляться за допомогою муфтових з’єднань. Використовуються на трубопроводах з будь-якого матеріалу (ПВХ, поліетилен, чавун, цемент, фіброцемент, кераміка, і т. д.).
Затвор приводиться в дію за допомогою гвинта.
| Модель | Діаметр, мм | А, мм | В, мм | З, мм | D, мм |
| 100 KLSARP | 110 | 270 | 445 | 135 | 365 |
| 125 KLSARP | 125 | 285 | 475 | 142 | 395 |
| 150 KLSARP | 160 | 320 | 545 | 160 | 465 |
| 200 KLSARP | 200 | 360 | 625 | 180 | 545 |
| 250 KLSARP | 250 | 410 | 725 | 205 | 645 |
| 300 KLSARP | 315 | 475 | 855 | 237 | 775 |
| 400 KLSARP | 400 | 560 | 1025 | 280 | 945 |
| 500 KLSARP | 500 | 660 | 1225 | 330 | 1145 |
Технічні характеристики:
– рама, гільйотина, задня панель та система кріплень виготовлені з нержавіючої сталі AISI316L;
– гумові прокладки з каучуку;
– приводиться в дію за допомогою стрижневого гвинта, з нержавіючої сталі AISI 316L з V-подібним різьбленням, встановлюється під кутом 6 мм;
– Закривається за годинниковою стрілкою.
Модель KLHARP – серія PN 0.1
Затвори гільйотинного типу використовуються в одному напрямку потоку на лініях трубопроводів і кріпляться за допомогою муфтових з’єднань. Використовуються на трубопроводах з будь-якого матеріалу (ПВХ, поліетилен, чавун, цемент, фіброцемент, кераміка, і т. д.).
Затвор приводиться в дію вручну за допомогою відривання/закривання гільйотини.
| Модель | Діаметр, мм | А, мм | В, мм | З, мм | D, мм |
| 100 KLHARP | 110 | 190 | 335 | 95 | 290 |
| 125 KLHARP | 125 | 215 | 385 | 108 | 340 |
| 150 KLHARP | 160 | 240 | 435 | 120 | 390 |
| 200 KLHARP | 200 | 290 | 535 | 145 | 490 |
| 250 KLHARP | 250 | 340 | 635 | 170 | 590 |
| 300 KLHARP | 315 | 390 | 735 | 195 | 690 |
| 400 KLHARP | 400 | 490 | 935 | 245 | 890 |
Технічні характеристики:
– рама, гільйотина, задня панель та система кріплень виготовлені з нержавіючої сталі AISI316L;
– гумові прокладки з каучуку;
– приводиться в дію за допомогою стрижневого гвинта, з нержавіючої сталі AISI 316L з V-подібним різьбленням, встановлюється під кутом 6 мм.
