Муфтові з’єднання Smart Joint з механічним блокуванням труб

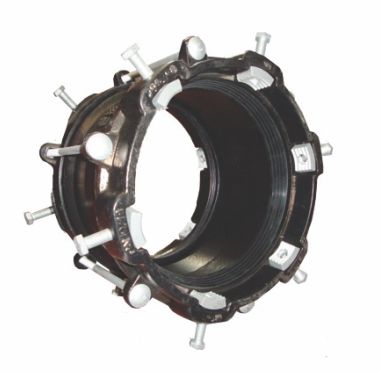

Муфти з механічним блокуванням кінців труб Smart Joint, це найпростіше рішення для з’єднання труб з будь-якого матеріалу та з різними зовнішніми діаметрами в діапазоні до 26 мм. Стандартний тиск Smart Joint PN 16 Бар. Муфта Smart Joint допускає розбіжність осей або рухів у трубопроводі до 4 ° убік. Покриття Rilsan Nylon 11 забезпечує повний захист від корозії та роботу при температурі до 70°C. Smart Joint – це відмінна, недорога, надійна і проста в установці муфта, яка допоможе Вам вирішити всі поставлені завдання.
Технічні характеристики:
– Довжина від 200 до 260 мм.;
– корпус із затискними чавунними фланцями GGG 50;
– Гумові ущільнення EPDM;
– болти, гайки, шайби – оцинковані, на замовлення з нержавіючої сталі INOX AISI 304;
– епоксидне антикорозійне покриття RAL Blue.

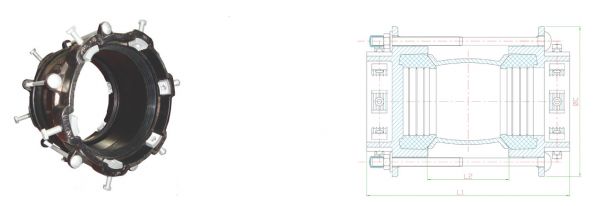

| модель | макс. хв. зовнішній Ø труб, мм | довжина, мм | |
| макс. | хв. | ||
| SM-74-58 | 74 | 58 | 240 |
| SM-84-68 | 84 | 68 | 240 |
| SM-105-84 | 105 | 84 | 240 |
| SM-118-99 | 118 | 99 | 240 |
| SM-133-109 | 133 | 109 | 240 |
| SM-157-133 | 157 | 133 | 240 |
| SM-182-157 | 182 | 157 | 260 |
| SM-201-177 | 201 | 177 | 260 |
| SM-215-194 | 215 | 194 | 260 |
| SM-242-218 | 242 | 218 | 280 |
| SM-268-242 | 268 | 242 | 280 |
| SM-291-266 | 291 | 266 | 300 |
| SM-305-280 | 305 | 280 | 300 |
| SM-327-302 | 327 | 302 | 300 |
Smart Joints інструкція зі встановлення:
- Очистіть місце кінців труб, де буде прокладка;
- Відцентруйте муфту по кожному розтрубного кінця (краю) труби;
- Заблокуйте болти хрест – навхрест, тримаючи їх паралельно один до одного так, щоб забезпечити правильне стиснення прокладки;
- Закручуються болти, після чого трубопровід подається тиск.
Рекомендоване зусилля, що скручує: болти М12: 40 Н/м
Максимальне кутове зміщення: 4° на кожну сторону
Максимальна робоча температура: 70 ° С
