Фланцеві з’єднання з допустимою різницею у зовнішньому діаметрі труб 24мм

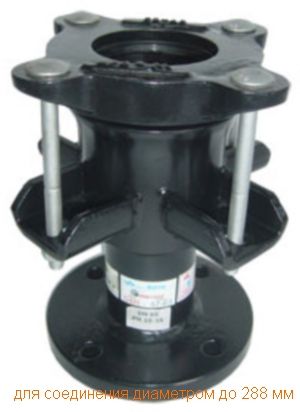

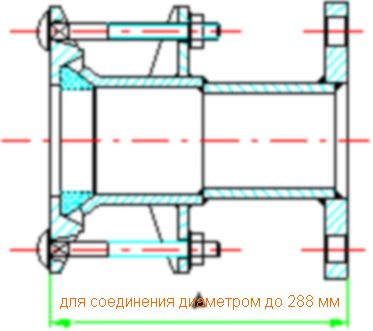

для з’єднання діаметром до 288 мм

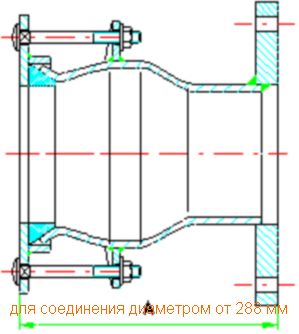

для з’єднання діаметром від 288 мм
Фланцеві муфти дають можливість з’єднати туби з різних матеріалів із фланцевими засувками, клапанами, редукторами тиску, гідрантами, вимірювальними приладами тощо.
Діапазон діаметрів з’єднання труб від 288 мм до 3500 мм.
Технічні характеристики:
– Довжина (А) – від 265 мм до 376 мм;
– різниця між зовнішніми діаметрами труб, що з’єднуються до 24 мм;
– притискні кільця з ковкого чавуну GS 400;
– корпус, виготовлений із сталі Fe 360 B;
– гумові прокладки (NBR) підходять для контакту з водою та газом;
– болти оцинковані (на замовлення виготовляються з нержавіючої сталі);
– Антикорозійне покриття: Rilsan Nylon 11 T NOIR 7450 AC.
| Модель | Зовнішній діаметр труби | Стандартний фланець | Альтернативний фланець | ||
| макс. зовніш. діам. | хв. зовніш. діам. | ||||
| 02 РФ | 69 | 45 | ND 50 | ND 65 | |
| 03 РФ | 76 | 52 | ND 65 | ND 80 | |
| 04 РФ | 87 | 63 | ND 80 | ND 100 | |
| 05 РФ | 108 | 84 | ND 100 | ND 125 | |
| 06 РФ | 117 | 93 | ND 100 | ND 125 | |
| 07 РФ | 130 | 106 | ND 100 | ND 125 | |
| 08 РФ | 147 | 123 | ND 125 | ND 150 | |
| 09 РФ | 159 | 135 | ND 150 | ND 125 | |
| 10 РФ | 168 | 144 | ND 150 | ND 200 | |
| 11 РФ | 182 | 158 | ND 150 | ND 200 | |
| 12 РФ | 202 | 178 | ND 150 | ND 200 | |
| 13 РФ | 216 | 192 | ND 200 | ND 250 | |
| 14 РФ | 228 | 204 | ND 200 | ND 250 | |
| 15 РФ | 238 | 214 | ND 200 | ND 250 | |
| OSRF 260 | 260 | 236 | ND 250 | ND 300 | |
| 16 РФ | 276 | 252 | ND 250 | ND 300 | |
| 17 РФ | 288 | 264 | ND 250 | ND 300 | |
За моделями діаметром від 300 мм консультуватися з представником компанії.
При необхідності для всіх моделей використовуються болти з нержавіючої сталі та нестандартні фланці.
За індивідуальними замовленнями, фланцеві з’єднання виготовляються згідно з вимогами клієнта (діаметр, тиск тощо).
