Система встановлення заглушок без витоків газу

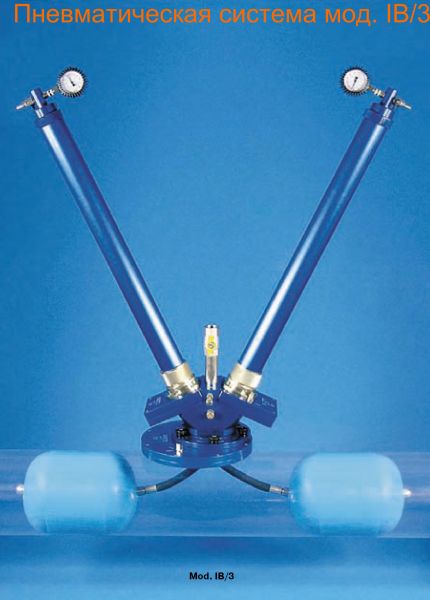

Пневматична система мод. IB/3
Внутрішня пневматична система може використовуватися на сталевих, поліетиленових, чавунних трубах та трубах із ковкого заліза.
Застосування на сталевих трубах: вимагає наявності подвійного різьбового фітингу з внутрішньою заглушкою та гумовим кільцем (арт. 153).
Застосування на поліетиленових трубах: вимагає наявності подвійного різьбового роз’ємного трійника, що піддається зварюванню (арт. 154).
Застосування на трубах із чавуну та ковкого заліза: вимагає наявності механічного фітингу з нержавіючої сталі (арт. 157).
Переваги внутрішньої/пневматичної системи:
– немає витоків газу;
– відсутність тертя з буровим отвором під час встановлення/вилучення пневматичної заглушки у сталевих трубах;
– Покриття заглушки постійно рухається вздовж гладкої поверхні труби: це забезпечує тривалий термін служби пневматичної заглушки;
– можливе одночасне використання двох пневматичних заглушок;
– центральна трубка може бути використана для вентиляції або альтернативно для гідроізоляції води, що заповнюється.
Оскільки ізоляція води може викликати корозію сталевих частин, для створення внутрішньої/пневматичної системи були вибрані відповідні матеріали: клапан і два плоскі корпуси з анодованого алюмінію ERGAL, вхід клапана і поршень з нержавіючої сталі, трубки заглушки з алюмінію. Гумові кільця забезпечують відмінну герметичність.
Бурова система підходить одночасно для буріння та встановлення заглушок під тиском.
Мод. IB3 призначена:
– для сталевих труб діаметром від 80мм до 300мм;
– для поліетиленових труб діаметром від 90мм до 315мм;
– для труб із чавуну/ковкого заліза діаметром від 80мм до 300мм.
Аксесуари:
Арт. 150 Носій із окуляром для внутрішнього очищення труби;
Арт. 153 формований сталевий фітинг із внутрішньою та зовнішньою заглушками з кільцями для діаметрів від 80 до 125;
Арт. 153/1формований сталевий фітинг із внутрішньою та зовнішньою заглушками з кільцями для діаметрів від 150 до 300;
Арт. 154 поліетиленовий роз’ємний трійник, що піддається зварюванню, для поліетиленових труб PE;
Арт. 156 сталевий перехідник для поліетиленових розділових труб;
Арт. 157 механічний фітинг з хомутом із нержавіючої сталі для сталевих труб;
Арт.217 гайка нижнього кільця для діаметрів від 80 мм до 125 мм;
Арт.218 гайка нижнього кільця для діаметрів від 150 мм.

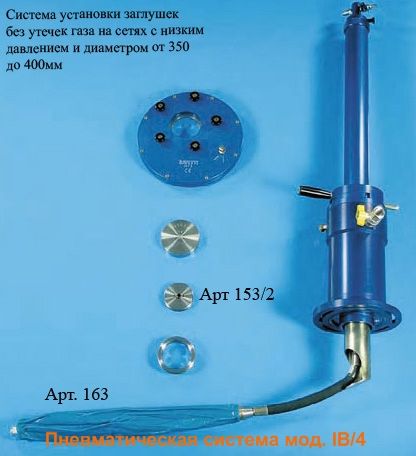

Пневматична система установки заглушок без витоку газу для низького тиску діаметром від 350 мм – 400 мм мод. IB/4
Арт. 153/2 фітинг для труби в зборі з внутрішньою та зовнішньою заглушками та кільцем діаметром від 350 мм – 400 мм;
Арт. 163 мультирозмірний газовий мішок типу FL/MDM
Дана система дозволяє встановлювати заглушки на сталеві та чавунні труби діаметром 350 мм та 400 мм за допомогою установки пневматичної заглушки. У моделі IB4 використовується той же плоский клапан, що і в моделі IB3 та та ж бурова система для буріння та встановлення обмежувачів. Модель IB4 має алюмінієвий корпус, за винятком шпинделів із хромованої сталі, що дозволяє максимально полегшити конструкцію.
1. ковзна труба для мішка в зборі;
2. труба «мішкотримач»;
3. ковзний супорт для направляючої труби;
4. ручка для керування;
5. ведений шпиндель;
6. центральний корпус із фланцем;
7. зливний клапан.
