Шиберні затвори з фланцевим приєднанням

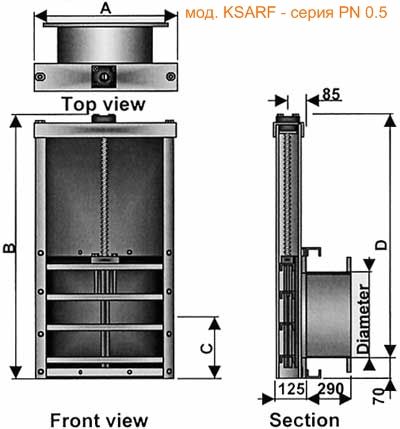

модель KSARF – серія PN 0.5
Настінні затвори з фланцевим приєднанням використовуються на кінці трубопроводу або на вертикальній стіні, водостічних канавах, стоках, а також в агресивному середовищі.
Затвори гільйотинного типу, з гумовим ущільненням, можуть працювати в обох напрямках потоку;
Затвор приводиться в дію за допомогою гвинта.
| Модель | Діаметр, мм | О, мм | В, мм | S, мм | D, мм |
| KSARF 100 | 110 | 260 | 470 | 125 | 400 |
| KSARF 125 | 125 | 275 | 500 | 132 | 430 |
| KSARF 150 | 160 | 310 | 570 | 150 | 500 |
| KSARF 200 | 200 | 350 | 650 | 170 | 580 |
| KSARF 250 | 250 | 400 | 750 | 195 | 680 |
| KSARF 300 | 315 | 465 | 880 | 227 | 810 |
| KSARF 400 | 400 | 550 | 1050 | 270 | 980 |
| KSARF 500 | 500 | 650 | 1250 | 320 | 1180 |
| KSARF 600 | 600 | 750 | 1450 | 370 | 1380 рік |
| KSARF 700 | 700 | 850 | 1650 рік | 420 | 1580 рік |
| KSARF 800 | 800 | 950 | 1850 рік | 470 | 1780 рік |
| KSARF 900 | 900 | 1050 | 2050 рік | 520 | 1980 рік |
| KSARF 1000 | 1000 | 1150 | 2250 | 570 | 2180 |
| KSARF 1100 | 1100 | 1250 | 2450 | 620 | 2380 |
| KSARF 1200 | 1200 | 1350 | 2650 | 670 | 2580 |
Технічні характеристики:
– рама, гільйотина, задня панель та система кріплень виготовлені з нержавіючої сталі AISI316L;
– гумові прокладки з каучуку;
– приводиться в дію за допомогою стрижневого гвинта, з нержавіючої сталі AISI 316L з V-подібним різьбленням, встановлюється під кутом 6 мм;
– Закривається за годинниковою стрілкою.

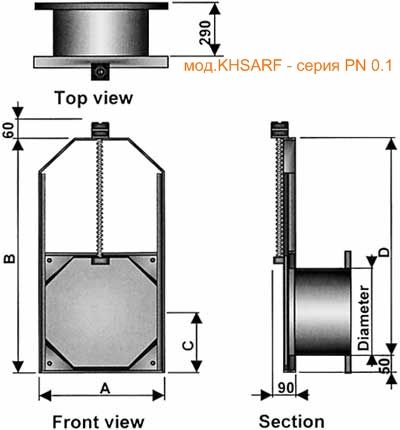

модель KHSARF – серія PN 0.1
Настінні затвори з фланцевим приєднанням, гільйотинного типу, використовуються у водостічних канавах, стоках, а також в агресивному середовищі.
Затвори типу гільйотин, з гумовим ущільненням, можуть працювати в одному напрямку потоку.
Вони приєднуються на фланець на кінці трубопроводу або на вертикальну стіну.
Затвор приводиться в дію за допомогою гвинта.
| Модель | Діаметр, мм | О, мм | В, мм | S, мм | D, мм |
| ХСАРФ 100 | 110 | 210 | 360 | 105 | 310 |
| KHSARF 125 | 125 | 225 | 390 | 112 | 340 |
| KHSARF 150 | 160 | 260 | 460 | 130 | 410 |
| ХСАРФ 200 | 200 | 300 | 540 | 150 | 490 |
| KHSARF 250 | 250 | 350 | 640 | 175 | 590 |
| KHSARF 300 | 315 | 415 | 770 | 207 | 720 |
| KHSARF 400 | 400 | 500 | 940 | 250 | 890 |
| KHSARF 500 | 500 | 600 | 1140 | 300 | 1090 |
Технічні характеристики:
– рама, задня панель та гільйотина виготовлені з нержавіючої сталі AISI 316L;
– гумові прокладки з каучуку;
– приводиться в дію за допомогою стрижневого гвинта, з нержавіючої сталі AISI 316L з V-подібним різьбленням, встановлюється під кутом 6 мм;
– Закривається за годинниковою стрілкою.
Модель KHARF – серія PN 0.1
Настінні затвори з фланцевим приєднанням, гільйотинного типу, використовуються у водостічних канавах, стоках, а також в агресивному середовищі.
Затвори типу гільйотин, з гумовим ущільненням можуть працювати в одному напрямку потоку.
Вони приєднуються на фланець на кінці трубопроводу або вертикальній стіні.
Затвор приводиться в дію вручну за допомогою відривання/закривання гільйотини.
| Модель | Діаметр, мм | О, мм | В, мм | S, мм | D, мм |
| ХСАРФ 100 | 110 | 210 | 360 | 105 | 310 |
| KHSARF 125 | 125 | 225 | 390 | 112 | 340 |
| KHSARF 150 | 160 | 260 | 460 | 130 | 410 |
| ХСАРФ 200 | 200 | 300 | 540 | 150 | 490 |
| KHSARF 250 | 250 | 350 | 640 | 175 | 590 |
| KHSARF 300 | 315 | 415 | 770 | 207 | 720 |
| KHSARF 400 | 400 | 500 | 940 | 250 | 890 |
| KHSARF 500 | 500 | 600 | 1140 | 300 | 1090 |
Технічні характеристики:
– рама, задня панель та гільйотина виготовлені з нержавіючої сталі AISI 316L;
– гумові прокладки з каучуку;
– приводиться в дію за допомогою стрижневого гвинта, з нержавіючої сталі AISI 316L з V-подібним різьбленням, встановлюється під кутом 6 мм;
– Закривається за годинниковою стрілкою.
