Шиберні затвори, що встановлюються на закінчення ліній трубопроводів

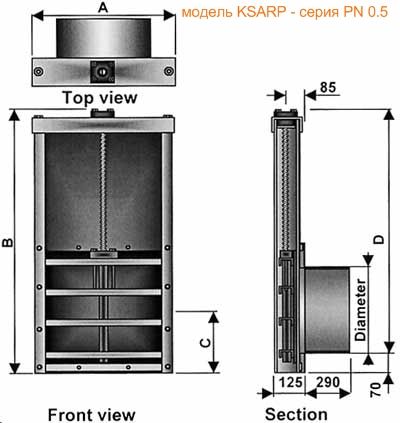

модель KSARP – серія PN 0.5
Настінні затвори з муфтовим приєднанням використовуються на кінці трубопроводу або на вертикальній стіні, водостічних канавах, стоках, а також в агресивному середовищі.
Монтуються затвори на трубопроводах з будь-яких матеріалів (ПВХ, поліетилен, чавун, цемент, фіброцемент, кераміка тощо) за допомогою сполучних муфт.
Затвори типу гільйотин з гумовим ущільненням можуть працювати в одному напрямку потоку.
Затвор приводиться в дію за допомогою гвинта.
| Модель | Діаметр, мм | А, мм | В, мм | З, мм | D, мм |
| KSARP 100 | 110 | 260 | 470 | 125 | 400 |
| KSARP 125 | 125 | 275 | 500 | 132 | 430 |
| KSARP 150 | 160 | 310 | 570 | 150 | 500 |
| KSARP 200 | 200 | 350 | 650 | 170 | 580 |
| KSARP 250 | 250 | 400 | 750 | 195 | 680 |
| KSARP 300 | 315 | 465 | 880 | 227 | 810 |
| KSARP 400 | 400 | 550 | 1050 | 270 | 980 |
| KSARP 500 | 500 | 650 | 1250 | 320 | 1180 |
| KSARP 600 | 600 | 750 | 1450 | na | na |
Технічні характеристики:
– рама, гільйотина, задня панель та система кріплень виготовлені з нержавіючої сталі AISI316L;
– гумові прокладки з каучуку;
– приводиться в дію за допомогою стрижневого гвинта, з нержавіючої сталі AISI 316L з V-подібним різьбленням, встановлюється під кутом 6 мм;
– Закривається за годинниковою стрілкою.

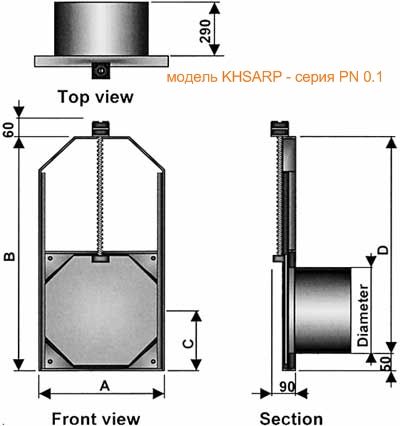

модель KHSARP – серія PN 0.1
Настінні затвори з муфтовим приєднанням використовуються на кінці трубопроводу або на вертикальній стіні, водостічних канавах, стоках, а також в агресивному середовищі.
Монтуються затвори на трубопроводах з будь-яких матеріалів (ПВХ, поліетилен, чавун, цемент, фіброцемент, кераміка тощо) за допомогою сполучних муфт.
Затвори типу гільйотин з гумовим ущільненням можуть працювати в обох напрямках потоку.
Затвор приводиться в дію за допомогою гвинта.
| Модель | Діаметр, мм | А, мм | В, мм | З, мм | D, мм |
| KHSARP 100 | 110 | 210 | 360 | 105 | 310 |
| KHSARP 125 | 125 | 225 | 390 | 112 | 340 |
| KHSARP 150 | 160 | 260 | 460 | 130 | 410 |
| KHSARP 200 | 200 | 300 | 540 | 150 | 490 |
| KHSARP 250 | 250 | 350 | 640 | 175 | 590 |
| KHSARP 300 | 315 | 415 | 770 | 207 | 720 |
| KHSARP 400 | 400 | 500 | 940 | 250 | 890 |
| KHSARP 500 | 500 | 600 | 1140 | 300 | 1090 |
Технічні характеристики:
– рама, гільйотина, задня панель та система кріплень виготовлені з нержавіючої сталі AISI316L;
– гумові прокладки з каучуку;
– приводиться в дію за допомогою стрижневого гвинта, з нержавіючої сталі AISI 316L з V-подібним різьбленням, встановлюється під кутом 6 мм;
– Закривається за годинниковою стрілкою.

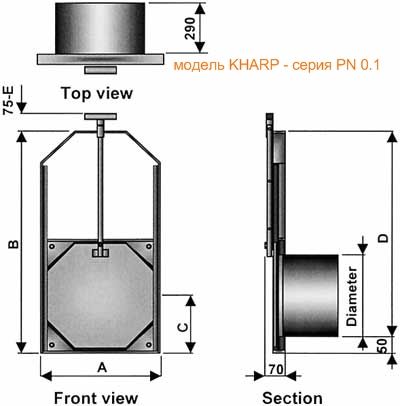

модель KHARP – серія PN 0.1
Настінні затвори з муфтовим приєднанням використовуються на кінці трубопроводу або на вертикальній стіні, водостічних канавах, стоках, а також в агресивному середовищі.
Монтуються затвори на трубопроводах з будь-яких матеріалів (ПВХ, поліетилен, чавун, цемент, фіброцемент, кераміка тощо) за допомогою сполучних муфт.
Затвори типу гільйотин з гумовим ущільненням можуть працювати в обох напрямках потоку.
Затвор приводиться в дію вручну за допомогою відкривання/закривання гільйотини.
| Модель | Діаметр, мм | А, мм | В, мм | З, мм | D, мм |
| KHSARP 100 | 110 | 210 | 360 | 105 | 310 |
| KHSARP 125 | 125 | 225 | 390 | 112 | 340 |
| KHSARP 150 | 160 | 260 | 460 | 130 | 410 |
| KHSARP 200 | 200 | 300 | 540 | 150 | 490 |
| KHSARP 250 | 250 | 350 | 640 | 175 | 590 |
| KHSARP 300 | 315 | 415 | 770 | 207 | 720 |
| KHSARP 400 | 400 | 500 | 940 | 250 | 890 |
| KHSARP 500 | 500 | 600 | 1140 | 300 | 1090 |
Технічні характеристики:
– рама, гільйотина, задня панель та система кріплень виготовлені з нержавіючої сталі AISI316L;
– гумові прокладки з каучуку;
– приводиться в дію за допомогою стрижневого гвинта, з нержавіючої сталі AISI 316L з V-подібним різьбленням, встановлюється під кутом 6 мм;
– Закривається за годинниковою стрілкою.
