Муфтові з’єднання з допустимою різницею у зовнішньому діаметрі труб 50 мм

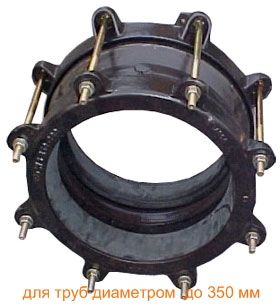

для труб діаметром до 350 мм
для труб діаметром від 350 мм
Муфти гарантують, швидке та ідеальне з’єднання труб з будь-якого матеріалу з різницею у зовнішньому діаметрі до 50мм.
Ущільнювальні прокладки надійно захищені всередині муфти кільцем, яке поміщається у відповідні пази у гумі, що гарантують не тільки виняткове ущільнення, але й відмінне самоцентрування муфт на поверхні труб, у процесі монтажу або монтажу. Остання характеристика дуже важлива в таких ситуаціях: усунення труби, втрата круглої форми, критичні умови збирання.
Муфтові з’єднання використовуються для поглинання або пом’якшення коливань, зсувів, кутових та осьових зсувів трубопроводу. Вони забезпечують швидке, ефективне встановлення та демонтаж, не вимагаючи спеціального обладнання.
Діапазон діаметрів з’єднання труб від 50 мм до 3500 мм.
У разі потреби для всіх моделей використовуються болти з нержавіючої сталі.
Технічні характеристики:
– різниця між зовнішніми діаметрами труб, що з’єднуються до 50 мм;

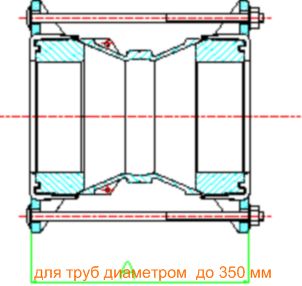

– Довжина (А) – від 270 мм до 520 мм;
– затискні кільця та корпус з ковкого чавуну GS 500-7 (для діаметрів від 350 мм зі сталі 360 Fe);
– гумові ущільнення (NBR) підходять для контакту з водою та газом;
– болти оцинковані;
– Антикорозійне покриття: Rilsan Nylon 11 T NOIR 7450 AC.
| Модель | Зовнішній діаметр труби | |
| макс | хв | |
| WS 100 | 100 | 50 |
| WS 125 | 125 | 75 |
| WS 150 | 150 | 100 |
| WS 175 | 175 | 125 |
| WS 200 | 200 | 150 |
| WS 225 | 225 | 175 |
| WS 250 | 250 | 200 |
| WS 275 | 275 | 225 |
| WS 300 | 300 | 250 |
| WS 325 | 325 | 275 |
| WS 350 | 350 | 300 |
За моделями діаметром від 300 мм консультуватися з представником компанії.
Переваги:
– Швидка, універсальна установка;
– Великий діапазон розмірів;
– можливість вибору муфт в області допустимих значень;
– оптимальне кутове та осьове зміщення трубопроводу;
– Чудова механічна міцність;
– Чудовий опір тиску;
– Мінімальні втрати напору;
– відмінна стійкість до корозії, зносу та хімічних речовин;
– Діелектрична ізоляція;
– ідеальне центрування між трубами та муфтами, а також при встановленні у трудомістких місцях.

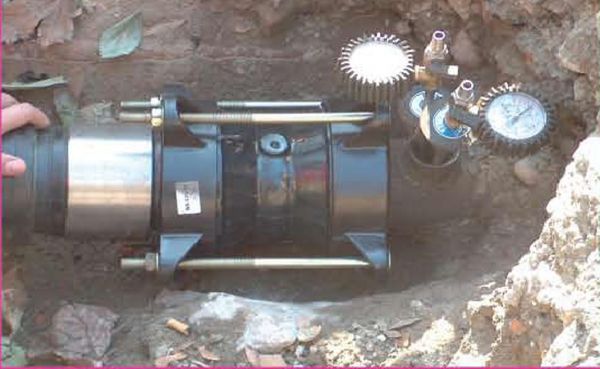

-тестовий тиск вище 5 МПа (50 кг/м²), перевірено на мінімальному закритому діаметрі
За індивідуальними замовленнями, муфтові з’єднання можуть виготовлятися згідно з вимогами клієнта (діаметр, тиск тощо).
