Комплекти для пневмовипробувань
Цей тестовий пневматичний комплект економічно ефективний і дуже простий у використанні.
Комплект для пневматичного випробування трубопроводу складається з: однієї заглушки, заглушки з різьбовим байпасом, корпусу, який зроблений з гуми ущільненої, з двох пневматичних шлангів з вентилем, для подачі повітря в заглушку, перехідника для заглушок з байпасом, манометра, шланга з відповідними для подачі повітря у трубопровід через байпас.
Принцип роботи
– перед початком роботи, необхідно перевірити внутрішній діаметр труби та вибрати заглушку відповідного розміру;
– ніколи не використовуйте заглушки з діаметрами більше, ніж встановлено;
– Використання цих заглушок допускається тільки при кругових перерізах;
– перш ніж встановлювати заглушку, потрібно почистити трубу та видалити з неї всі компоненти неправильної форми;
– Зробити візуальний огляд заглушки, щоб перевірити наявність порушень;
– Встановити аксесуари, необхідні для випробування;
– при монтажі заглушок у трубі, зупинити потік рідини;

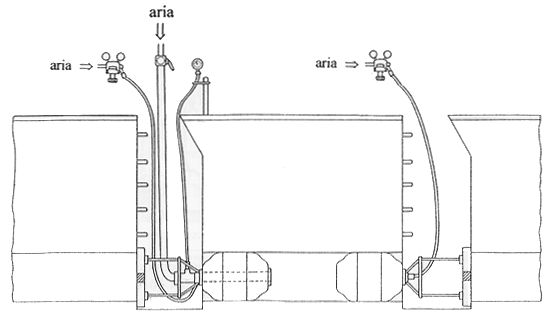

– вставити будь-яку заглушку з байпасом (1) та заглушку (2) у кінці труби;
– перевірити, чи правильно встановлена заглушка в трубі та її місце розташування;
– почати накачування труби повітрям до тиску, який допускає заглушка;
– не стає близько із заглушкою;
– як тільки заглушки будуть правильно розташовані, наповнені повітрям та надійно закріплені, випробування можна розпочинати;
– заповніть трубопровід повітрям через байпас і дотримуйтесь наступних інструкцій зі стандартів;
– після закінчення випробувань не забудьте спустити все повітря з труби, а потім із заглушок;
– не забудьте вимити та висушити заглушки та обладнання, що використовується, зберігати все в сухому, темному місці на відстані від джерел тепла.
| Модель | Внутрішній Ø трубопроводу, мм | Вага, кг | Тиск у заглушці, бар | |
| i | макс. | |||
| 60KAW80 | 585 | 800 | 64 | 1 |
| 80KAW100 | 785 | 1000 | 90 | 0,9 |
| 100KAW130 | 990 | 1300 | 125 | 0,8 |
| 130KAW150 | 1290 | 1500 | 170 | 0,7 |
| 160KAW180 | 1590 рік | 1800 рік | 210 | 0,6 |
| 190KAW220 | 1890 рік | 2200 | 320 | 0,5 |
| KAW2400 | 2400 | 2400 | 440 | 0,5 |
| KAW2700 | 2700 | 2700 | 580 | 0,4 |
