Фланцеві зворотні клапани

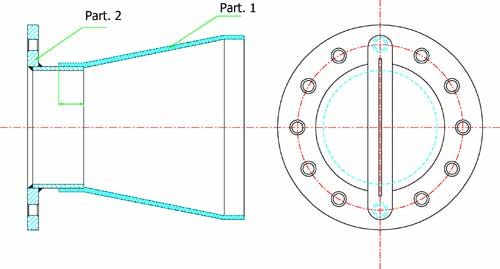

Гумові зворотні клапани для труб фланцевої серії, з тиском 10 – 16 атмосфер, на замовлення виробник може збільшити тиск. Вхідна деталь повинна бути ідентичною поперечному перерізу трубопроводу і повинна поступово звужуватися, приймаючи форму, яка дозволяє потоку поточного середовища текти в одному напрямку.

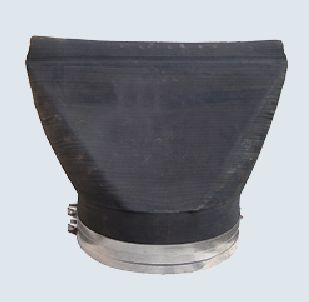

Еластичний корпус зроблений з гуми та армований тканиною, фланцеві з’єднання зроблені із сталі з покриттям Rilsan, клапани попередньо зібрані для фланцевого з’єднання.
| дюйм | ND, мм | L, мм | W, мм |
| 2 | 50 | 200 | 90 |
| 2½ | 65 | 240 | 120 |
| 3 | 80 | 260 | 140 |
| 4 | 100 | 380 | 180 |
| 5 | 125 | 430 | 220 |
| 6 | 150 | 480 | 260 |
| 8 | 200 | 520 | 350 |
| 10 | 250 | 610 | 430 |
| 12 | 300 | 670 | 510 |
| 14 | 350 | 740 | 610 |
| 16 | 400 | 800 | 690 |
| 18 | 450 | 850 | 770 |
| 20 | 500 | 980 | 840 |
| 24 | 600 | 1180 | 1000 |
| 28 | 700 | 1280 | 1150 |
| 30 | 750 | 1380 | 1300 |
| 32 | 800 | 1480 | 1400 |
| 34 | 850 | 1560 | 1500 |
| 36 | 900 | 1620 | 1600 |
| 40 | 1000 | 1680 | 1700 |
| 42 | 1050 | 1760 | 1860 |
| 44 | 1100 | 1820 | 1940 |
| 48 | 1200 | 1900 | 2000 |
| 54 | 1300 | 2000 | 2200 |
| 56 | 1400 | 2100 | 2380 |
| 60 | 1500 | 2200 | 2500 |
| 66 | 1600 | 2300 | 2800 |
| 72 | 1800 | 2500 | 3000 |
| 78 | 2000 | 2600 | 3200 |
