МУФТОВІ З’ЄДНАННЯ

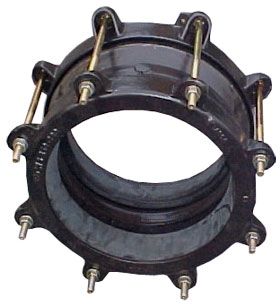

3. ” WIDESIZE” муфти великого діапазону
Опис:
– допуск = 50мм (труби з max-min зовн. діаметром);
– Довжина = 270мм;
– затискні кільця та корпус з ковкого чавуну GS 500-7;
– оцинковані болти М 14*280 мм, як альтернатива болти з нержавіючої сталі клас A2 – AISI 304;
– антикорозійне покриття: Rilsan Nylon 11 T NOIR 7450 AC
Застосування:
– з’єднання між трубами з різного матеріалу та різних зовнішніх діаметрів.
| Модель | Зовнішній діаметр труби | |
| макс | хв | |
| WS 100 | 100 | 50 |
| WS 125 | 125 | 75 |
| WS 150 | 150 | 100 |
| WS 175 | 175 | 125 |
| WS 200 | 200 | 150 |
| WS 225 | 225 | 175 |
| WS 250 | 250 | 200 |
| WS 275 | 275 | 225 |
| WS 300 | 300 | 250 |
| WS 325 | 325 | 275 |
| WS 350 | 350 | 300 |
Допустимість (max Dn – min Dn = 50mm)
У разі потреби можливість використання болтів з нержавіючої сталі для всіх моделей.
Інноваційний дизайн та характеристики ущільнення цієї нової лінії муфт виправдовують патент, отриманий нашою компанією.
Прокладки надійно захищені всередині муфти кільцем, яке поміщається у відповідні пази у гумі, що гарантують не тільки винятковий тиск ущільнення, але й відмінне самоцентрування муфт на поверхні труб у процесі монтажу або монтажу. Остання характеристика дуже важлива в таких ситуаціях як зміщення труби, втрата круглої форми, критичні умови збирання і є скоріше правилом, ніж винятком.
Муфти великих розмірів гарантують швидке та ідеальне з’єднання труб з будь-якого матеріалу з різницею у зовнішньому діаметрі до 50мм.
Всього лише 11 моделей, які можуть пристосуватися до всіх зовнішніх діаметрів від 50 до 350 мм.
Переваги:
– Швидка, універсальна установка;
– Широкий діапазон розмірів;
– можливість вибору муфт в області допустимих значень;
– Оптимальне кутове відхилення;
– Чудова механічна міцність;
– Чудовий опір тиску;
– Мінімальні втрати напору;
– відмінна стійкість до корозії, зносу та хімічних речовин;
– Діелектрична ізоляція;
– ідеальне центрування між трубами та муфтами також під час встановлення у трудомістких місцях.
-тестовий тиск вище 5 МПа (50 кг/м²) перевірено на мінімальному закритому діаметрі
