Комплекти з байпасом великих діаметрів

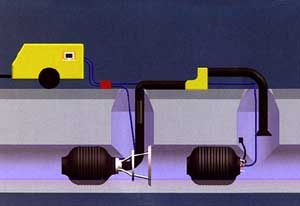

Заглушки з великим діаметром байпас застосовуються для тимчасового відключення, байпасування трубопроводів, а також для їх випробування.
Поставляються пневматичні заглушки з великим діаметром байпасу для гравітаційних труб, з корпусом із гуми ущільненої.
| Модель | Внутрішній Ø трубопроводу, мм | Ø байпасу, мм | Вага, кг | Довжина, мм | Тиск накачування, Бар | |
| я. | Макс. | |||||
| 10VP20 | 96 | 200 | 50 | 4 | 570 | 1,5 |
| 15VP30 | 145 | 300 | 50 | 5 | 605 | 1,5 |
| 20VP40 | 196 | 400 | 100 | 8 | 670 | 1,5 |
| 35VP60 | 330 | 600 | 150 | 21 | 910 | 1,5 |
| 50VP100 | 480 | 1000 | 200 | 46 | 1230 | 1,5 |
Технічні дані
| Модель | Макс. тиск у трубопроводі, Бар | |||||||||
| ND 150 | ND 200 | ND 250 | ND 300 | ND 350 | ND 400 | ND 500 | ND 600 | ND 800 | ND 1000 | |
| 15VP30 | 1 | 0,8 | 0,7 | 0,6 | ||||||
| 20VP40 | 1.1 | 0,9 | 0,7 | 0,6 | 0,6 | |||||
| 35VP60 | 0,9 | 0,8 | 0,7 | 0,6 | ||||||
| 50VP100 | 1.1 | 0,9 | 0,7 | 0,6 | ||||||
