Комплекти з байпасом

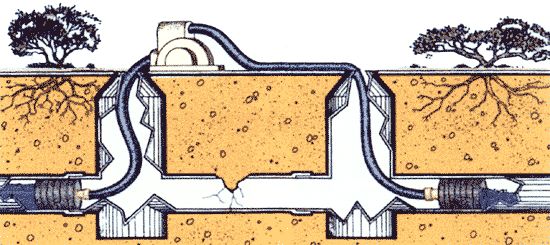

Пневматичні заглушки з різьбовим байпасом застосовуються для ремонту та тестування стічних трубопроводів, не вимагаючи при цьому їх відключення.
Пневматичні заглушки з різьбовим байпасом для стічних труб, зроблені зі зміцненої гуми, мають панель керування (відкриття/закриття), клапан спуску, манометр.
| модель | внутрішній Ø трубопроводу, мм | Ø байпаса, дюйм | вага, кг | довжина, мм | Тиск у заглушці, бар | |
| i | макс. | |||||
| 10 ВП 20 | 96 | 200 | 1 | 3 | 535 | 2,5 |
| 15 ВП 30 | 145 | 300 | 1 | 5 | 575 | 2,5 |
| 20 ВП 40 | 196 | 400 | 2 | 7 | 635 | 2,5 |
| 30 ВП 52 | 288 | 525 | 2 | 12 | 675 | 2,5 |
| 35 ВП 60 | 338 | 600 | 2 | 17 | 865 | 2,5 |
| 37 ВП 75 | 358 | 750 | 2 | 20 | 1085 | 2,5 |
| 50 ВП 80 | 488 | 800 | 2 | 32 | 1185 | 2,5 |
| 50 ВД 100 | 488 | 1000 | 2 | 32 | 1185 | 1,5 |
| 60 BD 120 | 600 | 1200 | 4 | 60 | 1800 рік | 1 |
| 75 BD 150 | 750 | 1500 | 4 | 75 | 2300 | 1 |
Технічні дані
| модель | Макс. тиск у трубопроводі, бар | |||||||||||
| ND 100 | ND 150 | ND 200 | ND 250 | ND 300 | ND 350 | ND 400 | ND 500 | ND 600 | ND 800 | ND 1000 | ND 1200 | |
| 10SP20 | 2.2 | 1.7 | 1.3 | 0,6 | ||||||||
| 15SP30 | 2.2 | 2 | 1.4 | 1.2 | ||||||||
| 20SP40 | 2.2 | 2 | 1.7 | 1.5 | 1.2 | 0,6 | ||||||
| 30SP52 | 2 | 1.7 | 1.5 | 1.2 | ||||||||
| 35SP60 | 2.1 | 1.9 | 1.6 | 1.3 | ||||||||
| 50SD100 | 1 | 0,8 | 0,6 | 0,5 | ||||||||
| 60SB120 | 1 | 0,7 | 0,6 | 0,5 | ||||||||
| 75SD150 | 0,5 | 05 | 0,5 | |||||||||
